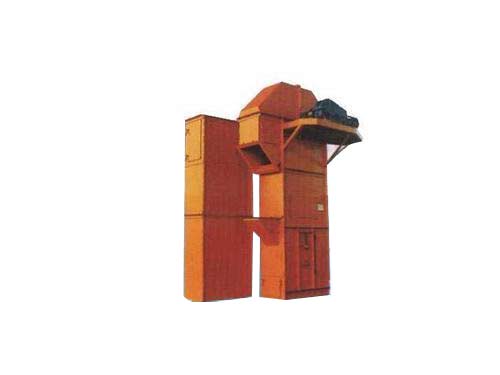

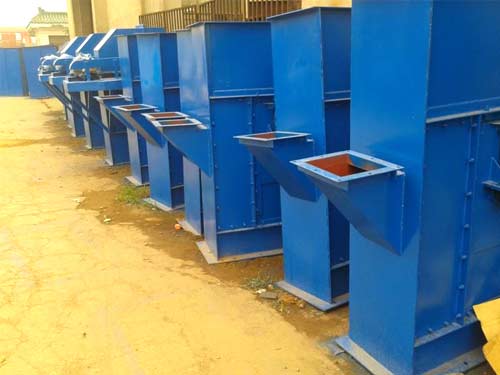

TH型斗式提升機是一種環鏈式斗式提升機,該機由上部區段、下部區段、中間機殼、驅動裝置、四部分組成。該機橫斷面尺寸小,工作時噪音低、密封性好、物料垂直輸送距離大,布置緊湊、占地小、工作環境好。
用途及特點
TH型斗式提升機是一種用密集排列的掛斗垂直輸送粉狀、粒狀及小塊物料的提升設備。該機的牽引力是靠圓環鏈與鏈輪間的摩擦力傳動的。因此,運轉平穩、噪音小,是一種較輕型的快速、高效輸送設備。
該機為重力式或混合式卸料,掏取式裝料。適用于輸送堆積體積質量大于1.5t/m3的粉粒狀和小塊狀低磨琢性物料,廣泛應用于冶金、煤炭、電力、化工、建材、糧食機械、交通、醫藥等行業。
本設備有兩種形式的料斗:Zh型(中深斗)和Sh型(深斗),設計時可根據物料的粒度、粘性等,選擇合適的料斗形式來滿足用戶需求。
主要結構
1)、上部區段—俗稱機頭,裝有頭輪裝置,供鏈條鏈斗在其通過
2)、下部區段—俗稱機尾,裝有尾輪裝置及絲杠張緊裝置,以調節鏈條松緊和檢修截鏈用。

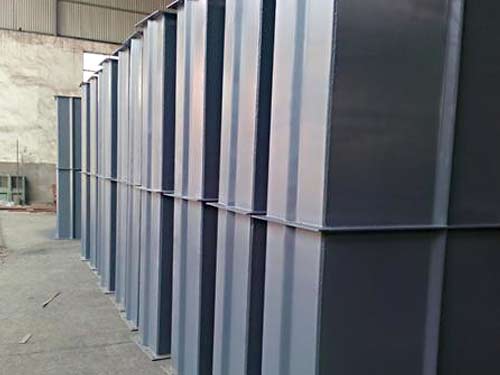

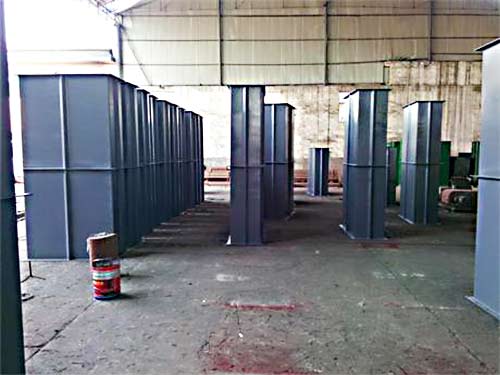

3)、中間機殼—采用折彎經焊接增加機殼硬度,外觀漂亮。
4)、驅動裝置—采用Y系列電動機,通過減速機和皮帶傳動減速。驅動平臺上裝有欄桿,驅動裝置分左裝和右裝兩種。(面對進料口方向看)
主要技術參數
TH型斗式提升機主要參數
型 號 | TH315 | TH400 | TH500 | TH630 | TH800 | ||||||
料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | |
輸送量Q m3/h | 35 | 59 | 58 | 91 | 73 | 118 | 114 | 185 | 146 | 235 | |
料斗 | 斗容(L) | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 |
斗寬 | 315 | 400 | 500 | 630 | 800 | ||||||
斗距 | 512 | 688 | 860 | ||||||||
鏈條 | 圓鋼直徑×節距 | 18×64 | 22×86 | 22×86 | |||||||
單條破斷載荷(KN) | ≥320 | ≥480 | ≥480 | ||||||||
環數 | 7 | 9 | |||||||||
鏈輪節距直徑 | 630 | 710 | 800 | 900 | 1000 | ||||||
料斗運行速度(m/s) | 1.4 | 1.5 | 1.6 | ||||||||
傳動鏈輪軸轉速(r/min) | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 |
詳情請咨詢:張經理 (18032863993) 網址:www.gsiegypt.com
