一、用途
本機適合用于粗、中碎、抗壓強度極限不超過245MPa的各種礦石或巖石。
二、結構簡述
本機主要由機架、動顎、偏心軸、顎板、肘板等零部件組成(圖一)。電動機通過三角皮帶傳動偏心軸,使動腭按預定軌跡進行運動,從而將破碎腔內的物料予以破碎。
機架前墻固定顎板,在破碎腔左右的機架側壁上,裝有邊護板,以防止機架壁磨損。
動顎正面裝有活動顎板,其上部借偏心軸與滾動軸承懸掛在機架上、下部支承在肘板上,在偏心軸兩端有飛輪和帶槽的皮帶槽輪。
肘板的另一端支承于調整座上,肘板除對動顎起這支承作用外,在外來不能破碎的物料進入破碎腔內,機器載荷突增的情況下,起保險作用,即自身迅即斷裂,從而保護其他機件不受損傷。
調整座安裝在機架兩側的滑道上,藉液壓起頂機(或起頂螺栓)頂開調整座,改變墊片厚度,即可調整排料口的寬度。
三、主要技術參數
主要技術參數
規格型號 | 最大進料粒度 | 出料粒度 | 生產能力(t/h) | 電機功率 |
PEX-150x750 | ≤120 | 18-48 | 5-22 | 15 |
PEX-250x1000 | ≤210 | 25-60 | 10-40 | 30 |
PEX-250x1200 | ≤210 | 25-60 | 15-50 | 37 |
PEX-300x1300 | ≤250 | 25-90 | 20-70 | 75 |
PEX-300x1500 | ≤250 | 25-120 | 30-100 | 75 |
PE-400x600 | ≤340 | 40-90 | 15-40 | 30 |
PE-500x750 | ≤480 | 50-110 | 20-80 | 55 |
PE-600x900 | ≤520 | 65-130 | 50-150 | 75 |
PE-700x1000 | ≤600 | 70-140 | 80-170 | 90 |
PE-750x1060 | ≤630 | 80-140 | 100-180 | 110 |
PE-800x1100 | ≤700 | 100-200 | 120-230 | 110 |
PE-900x1100 | ≤800 | 100-200 | 130-250 | 132 |
PE-900x1200 | ≤800 | 100-230 | 180-280 | 132 |
PE-1000x1200 | ≤900 | 140-250 | 200-400 | 132 |
PE-1100x1300 | ≤1000 | 170-280 | 300-600 | 160 |
PE-1200x1500 | ≤1100 | 180-300 | 400-800 | 160 |

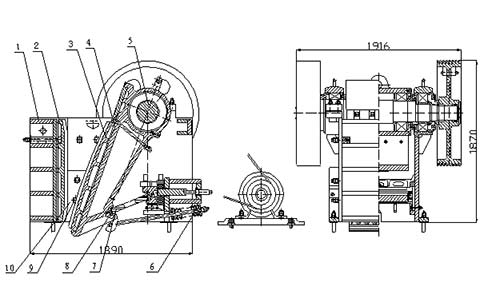

附圖:PE500*750簡圖
1、 機架 2、固定顎板 3、活動顎板 4、動顎 5、偏心軸 6、彈簧 7、肘板襯 8、肘板 9、上護板 10、下護板

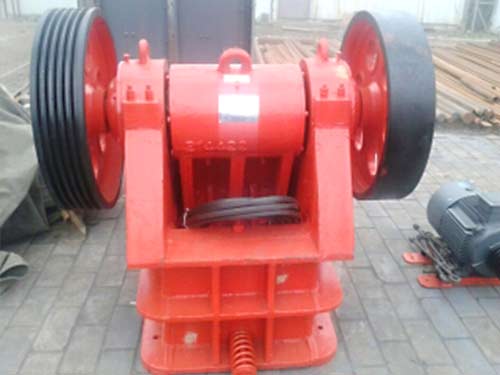

總圖
